Погружной центробежный промышленный насос ВТН-1
Собственная разработка, производство и монтаж. ТУ BY 390449655.001-2017
О насосе ВТН-1
ВТН-1 — базовая модель серии погружных центробежных насосов НПО-Органика для вязких и загрязнённых сред: навоза, стоков с илом и песком, жидкостей с волокнистыми включениями. Главное отличие от серийных насосов из коммунального хозяйства: ВТН-1 перекачивает «живой» навоз влажностью от 75 % без разведения водой — серийные машины рассчитаны на разбавленные стоки, воду приходится добавлять, и объёмы на хранение и вывоз растут в разы. На базе ВТН-1 выпускаются компактный насос-миксер ВТН-1М и автономный ВТН-1МТ с приводом от трактора; флагман ВТН-1ДУ — модификация с собственной, более крупной гидравликой.
Ключевые особенности:
- Перекачивает навоз влажностью от 75 % — живую массу натуральной консистенции, без разведения водой и без кратного роста объёмов на хранение и вывоз
- Режущий механизм на входе срезает волокна соломы и стебли кукурузы — без фильтров и отдельного измельчителя
- Перемешивает массу в зоне забора в радиусе до 5 м — отдельный миксер не нужен, расслоившийся навоз уходит в магистраль однородным
- Подача до 300 т/ч по жидкому навозу и до 200 т/ч по вязкому (влажность 85 %), напор до 24 м — один насос закрывает навозоприёмник крупного комплекса
- Монтажное окно от 600×600 мм — встаёт в существующий проём без переделки перекрытия; работает стационарно или на передвижном агрегате с грузоподъёмным устройством 0,5 т
Области применения:
- Животноводческие комплексы и фермы: перекачка навоза из навозоприёмников в транспорт, хранилища и на переработку — компостирование, разделение на фракции; работа с соломой и кормовыми остатками без засоров.
- ЖКХ и очистные сооружения: стоки и иловые отложения с волокнистыми включениями, песком и мелким мусором.
- Промышленность и строительство: технологические стоки с осадком, откачка загрязнённой воды из приямков, котлованов и резервуаров.
ВТН-1 — универсальная рабочая модель серии: один насос закрывает повседневное навозоудаление и перекачку загрязнённых стоков. Для специальных задач есть модификации: нужна гомогенизация массы в компактном исполнении — насос-миксер ВТН-1М; на объекте нет электросети — ВТН-1МТ с приводом от трактора; нужны максимальные подача и напор — флагман ВТН-1ДУ. Дальность перекачивания до 2 км — у всех трёх модификаций.
Сколько стоит вода в вашем навозе
Пока насос не берёт густую массу, в навоз добавляют воду — а потом хозяйство эту воду хранит, перекачивает и вывозит за свои деньги. ВТН-1 качает навоз натуральной влажности, от 75 %, — добавлять воду не нужно.
По модели, собранной на нормах Беларуси и России, ферма на 400 коров теряет на воде разбавления ≈24–53 тыс. BYN в год (оценка по модели, консервативные допущения — вилка от нормы расхода воды до влажности гидравлических систем). Подставьте своё поголовье и тарифы — калькулятор считает в BYN и RUB.
Отраслевой журнал «Наше сельское хозяйство» (№ 2/2022) описывает модернизацию СХП «Мазоловогаз»: замена двух насосов на один ВТН-1 вместе со шнековыми транспортёрами повысила надои и прирост живой массы скота на 12 % — это эффект комплекса модернизации, не одного насоса.
Посчитайте экономию вашей фермы
Сколько стоит вода, добавляемая для разбавления навоза: вывоз, электроэнергия, сама вода — оценка за год.
Норматив: 55 кг/гол/сут при влажности 88,4 %; стоки доильной площадки 20 л/гол/сут
- Производим с 2007 года
- Более 100 установок в хозяйствах
- Сервис производителя в Витебске
- Доставка по Беларуси и России
ТУ BY 390449655.001-2017, декларация ЕАЭС № BY/112 11.01. ТР010 000.00 23818
Сертификация оформлена на производителя серии — ООО «ВитТехНасос»; серию ВТН выпускает НПО-Органика, продолжатель производителя.
Чем ВТН отличается от серийного насоса
Серийные насосы пришли в хозяйства из коммунального хозяйства: они рассчитаны на разбавленные стоки. Ниже — их заводские паспортные данные рядом с нашими. Названия моделей не приводим; для сопоставимости взят серийный навозный насос того же класса подачи.
| Показатель | Серийный насос из коммунального хозяйства (заводской паспорт) | ВТН-1 |
|---|---|---|
| Влажность перекачиваемой массы | Серийный насос (заводской паспорт)от 86 % — а при массе гуще паспорт другого серийного насоса прямо предписывает: «Разбавьте густую массу водой до рекомендуемой влажности» | ВТН-1от 75 % — без разведения водой |
| Масса агрегата | Серийный насос (заводской паспорт)1150–1300 кг | ВТН-1до 370 кг — втрое легче: проще монтаж, легче подъёмное устройство |
| Дальность перекачивания | Серийный насос (заводской паспорт)до 500 м | ВТН-1до 1 км (модификации серии — до 2 км); зависит от подачи и диаметра трубопровода |
| Высота выгрузки | Серийный насос (заводской паспорт)3 м, с удлинителем 5 м | ВТН-1до 10 м с удлинителем |
| Срок, назначенный паспортом изготовителя | Серийный насос (заводской паспорт)8 лет | ВТН-1паспортной цифры не заявляем — насосы ВТН работают на объектах с 2015 года (документально) |
| Работа с волокнами и стеблями | Серийный насос (заводской паспорт)у части серийных насосов измельчитель есть, у части — только съёмная сетка-фильтр | ВТН-1режущий механизм — на всех моделях серии: волокна не забивают насос, фильтры и отдельный измельчитель не нужны |
Данные левой колонки — из заводских паспортов серийных насосов для навоза, продающихся в СНГ. Высота выгрузки и дальность у ВТН зависят от исполнения и трассы; «до 10 м» — с удлинителем.
Принцип работы насоса ВТН-1
Погружной центробежный насос ВТН-1 перекачивает вязкие и загрязнённые жидкости: навозную массу пониженной влажности (от 75 %), в том числе расслоившуюся и с волокнистыми и крупностебельными включениями — соломой, кормовыми остатками, стеблями кукурузы. Основное применение — навозоудаление на животноводческих комплексах и фермах: перекачка из навозоприёмников в транспортные средства, хранилища и на переработку (компостирование, разделение на жидкую и твёрдую фракции). Насос работает в стационарном режиме с дальностью перекачивания до 1 км (фактическая дальность зависит от подачи, диаметра трубопровода, подъёма и влажности массы) или на передвижном агрегате с грузоподъёмным устройством 0,5 т; перед забором масса перемешивается в радиусе до 5 м.
Проточная часть насоса выполнена из стали и рассчитана на вязкие, абразивные и агрессивные среды. На входе установлен фирменный режущий механизм: волокна соломы, кормовые остатки и длинностебельные включения срезаются до попадания в проточную часть — насосу не нужны ни фильтры, ни отдельный измельчитель.
К выходной части крепится труба с патрубком под напорный рукав с внутренним диаметром от 100 мм. Подробное устройство — в паспорте изделия, который передаётся при поставке.
При эксплуатации ВТН-1 не нужен отдельный миксер для перемешивания навоза, а сам навоз не разводится водой — хранилища, техника и поля не перегружаются лишними объёмами. Экономия подтверждена документально: СХП «Мазоловогаз» (филиал УП «Витебскоблгаз») после замены насосов на ВТН-1 сэкономило за 2016 год 8561 м³ воды — 19,1 тыс. BYN на топливе, зарплате и электроэнергии, которые ушли бы на вывозку этих объёмов (официальный расчёт предприятия, исх. № 531 от 16.08.2017). Насосы серии ВТН выпускаются с 2007 года; в хозяйства поставлено более 100 установок.
Отзывы хозяйств
Благодарности и отзывы получены производителем серии — ООО «ВитТехНасос»; серию ВТН сегодня выпускает НПО-Органика, продолжатель производителя.
«…благодарит компанию ООО «ВитТехНасос» за профессионализм в совместной работе и высокое качество поставляемого в наш адрес оборудования. Монтажные работы и обслуживание оборудования производится исключительно высококвалифицированными специалистами и на должном высоком уровне.»
«Белыничский СПК «Колхоз «Родина» благодарит за центробежные насосы ВТН-1ДУ, ВТН-1»
Технические характеристики ВТН-1
| Производительность по жидкому навозу, т/ч | до 300 |
| Производительность по вязкому навозу (влажность 85 %), т/ч | до 200 |
| Напор, м | до 24 |
| Мощность электродвигателя, кВт | 18,5 / 22 |
| Питание | 380–400 В |
| Частота вращения, об/мин | 1500 |
| Диаметр крыльчатки, мм | 243 |
| Напорный патрубок | под рукав с внутренним Ø от 100 мм |
| Глубина погружения (стандарт), м | до 1,5 (заглубление насосной части под зеркало жидкости) |
| Длина столба насоса (от рамы до рабочей части), м | 6 (стандарт; другая длина — под заказ) |
| Макс. высота выгрузки (с удлинителем), м | до 10 |
| Дальность перекачивания | до 1 км (зависит от подачи, диаметра трубопровода, подъёма и влажности массы) |
| Радиус перемешивания в зоне забора, м | до 5 |
| Влажность перекачиваемой массы, % | от 75 |
| Макс. размер твёрдых включений, мм | до 30 (волокна не лимитируются — срезаются режущим узлом) |
| Температура среды, °C | до +40 |
| Масса, кг | до 370 |
| Материал проточной части | сталь |
| Смазка подшипников | принудительная, любая марка смазки |
| Мин. монтажное окно, мм | 600×600 |
| Режим работы | стационарный / передвижной агрегат с г/п устройством 0,5 т |
| Гарантия | 12 мес. |
Максимальные подача и напор — пределы разных режимов работы; рабочую точку под вашу трассу подбираем при заказе.
Видео работы погружного центробежного промышленного насоса ВТН-1
Монтаж и подготовка площадки
- Монтаж выполняет производитель. Поставка, монтаж и пусконаладка — одним договором: привозим, монтируем, запускаем и сдаём работающую станцию по акту. Возможна замена старого оборудования (демонтаж — наша работа).
- Что готовит заказчик к приезду монтажников: бетонированную площадку у навозоприёмника и очищенный приёмный резервуар. Требования передаём после заказа — под вашу схему.
- Подключение. Насос подключается к сети 380–400 В через пульт управления; пульт, кабель и пускозащитная аппаратура включаются в комплект по согласованной комплектации заказа.

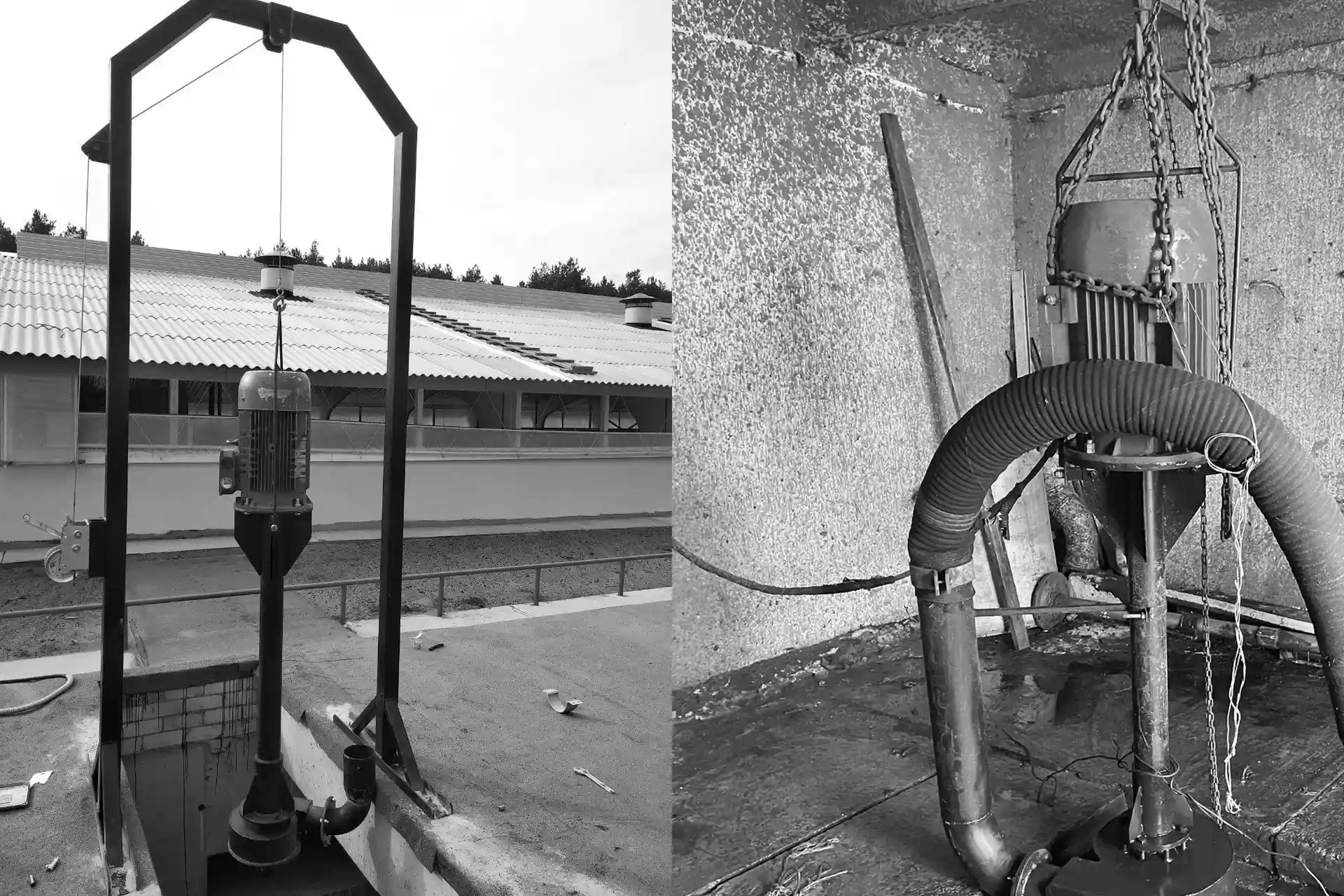

- Обслуживание без крана. Для подъёма насоса при обслуживании станция комплектуется порталом или кран-укосиной с талью — насос поднимается своими силами, автокран не нужен.
- Первый пуск проводят наши специалисты при пусконаладке; заказчику передаётся инструкция по эксплуатации и регламент обслуживания.
Вопросы и ответы о насосе ВТН-1
Правда ли, что ВТН-1 перекачивает навоз без разведения водой?
Да, это главное отличие серии ВТН: насос рассчитан на «живой» навоз влажностью от 75 %. Серийные насосы из коммунального хозяйства работают только с разбавленными стоками — воду приходится добавлять, и объёмы на хранение и вывоз растут в разы. СХП «Мазоловогаз» после перехода на ВТН-1 сэкономило за 2016 год 8561 м³ воды — 19,1 тыс. BYN по официальному расчёту предприятия.
Не забьётся ли насос соломой и волокнистыми включениями?
Нет. На входе установлен фирменный режущий механизм: волокна и длинностебельные включения срезаются до попадания в проточную часть. Фильтры и отдельный измельчитель не нужны; твёрдые включения проходят размером до 30 мм.
Нужен ли отдельный миксер для перемешивания навоза?
Нет. ВТН-1 перемешивает массу в зоне забора в радиусе до 5 м: расслоившийся навоз становится однородным прямо в навозоприёмнике и уходит в магистраль без осадка.
Чем ВТН-1 отличается от других моделей серии ВТН?
ВТН-1 — базовая модель: подача до 300 т/ч, напор до 24 м, стационарный монтаж или передвижной агрегат. ВТН-1М — компактный насос-миксер, ВТН-1МТ работает от ВОМ трактора без электросети, ВТН-1ДУ — флагман с увеличенными подачей и напором; дальность до 2 км — у всех трёх модификаций.
Подойдёт ли насос для задач вне сельского хозяйства?
Да — если среда укладывается в характеристики серии: вязкие и загрязнённые жидкости с волокнистыми включениями, температура до +40 °C. Проточная часть — стальная. Запросы на подбор нам присылают и промышленные предприятия. Пришлите параметры среды, требуемые подачу и напор — проверим по характеристикам серии и ответим, подходит ли серийная машина.
У нас уже стоит насос другого производителя — подберёте замену?
Да, это самая частая задача, с которой к нам обращаются. Пришлите фото шильдика или паспорт вашей машины — если параметры укладываются в серию, подберём модель по подаче, напору, глубине забора и фракции. Запросы на замену приходят и по серийным машинам из коммунального хозяйства, и по импортным.
Почему на сайте нет цены и как купить ВТН-1?
Потому что двух одинаковых заказов не бывает: комплектация собирается под ферму, от неё зависит и себестоимость. Основные модели и комплектующие — на складе; изготовим насос и под условия конкретной фермы (длина столба и кабеля, рама, гусак). Цена — по запросу: оставьте заявку или позвоните — инженер подберёт исполнение и назовёт цену. А экономику владения можно прикинуть ещё до запроса — калькулятором на этой странице. Доставка по Беларуси и в Россию, гарантия 12 месяцев, сервис производителя в Витебске.
Кто монтирует и обслуживает насос?
Производитель: монтаж, гарантийное и постгарантийное обслуживание по всей Беларуси; запчасти — со склада производителя в Витебске. СПУ «Антоновка-Агро» в отзыве № 933 от 01.04.2025 отдельно отмечает качество и сроки монтажных работ наших специалистов.
Цена — по запросу: комплектация собирается под ваш объект. Оставьте заявку — инженер подберёт исполнение и назовёт цену.
