Промышленные насосы и системы навозоудаления — производство в Беларуси
- Производим с 2007 года
- Более 100 установок в хозяйствах
- Сервис производителя в Витебске
- Доставка по Беларуси и России
ТУ BY 390449655.001-2017, декларация ЕАЭС № BY/112 11.01. ТР010 000.00 23818
Сертификация оформлена на производителя серии — ООО «ВитТехНасос»; серию ВТН выпускает НПО-Органика, продолжатель производителя.
Каталог продукции
ООО «НПО-Органика» разрабатывает и производит промышленные насосы серии ВТН, установки обезвоживания УРНС-1М, модульные жижесборники, шнековые транспортёры и насосные станции под ключ — для животноводческих комплексов и промышленности.
О компании НПО-Органика
ООО «НПО-Органика» разрабатывает и производит промышленные насосы и системы навозоудаления; серию ВТН выпускаем как продолжатель её производителя — ООО «ВитТехНасос» (Витебск). ВТН — погружные центробежные насосы для вязких и загрязнённых сред с волокнистыми включениями. Главная отрасль для нас — животноводство, но та же проблема есть в ЖКХ, энергетике, строительстве и пищевой переработке: волокно и мусор в потоке, на которых встают обычные насосы. У ВТН на входе работает режущий механизм: волокна срезаются, отдельный измельчитель в линии не нужен. Флагман серии ВТН-1ДУ подаёт до 650 т/ч по жидкому навозу. Напор того же флагмана — до 40 м; это пределы разных исполнений, и исполнение под вашу задачу подбираем при заказе. Производим с 2007 года, более 100 установок; изготовим под условия объекта, доставка по Беларуси и России, сервис производителя в Витебске.
до 650 т/ч
Высокая производительность перекачки жидкостей
Напор до 40 м
Мощный напор для подъема на высоту
Работа с загрязнениями
Эффективная работа с тяжелыми, вязкими и загрязненными средами
Универсальность
Применение в различных отраслях промышленности
Нужна помощь с выбором насосного оборудования?
Наши специалисты подберут оптимальную модель под ваши задачи и условия эксплуатации
Области применения
Наша продукция используется в следующих отраслях:
Навозоудаление — родная задача серии ВТН: перекачка из навозоприёмников и лагун, перемешивание, разделение на фракции и хранение — оборудованием одного производителя.
Навоз натуральной влажности — без разведения водой
Чтобы серийный насос из коммунального хозяйства взял навоз, массу приходится разбавлять: паспорта импортных погружных канализационных насосов ограничивают содержание сухого вещества 3–8 %, а навоз влажностью 75 % — это около 25 % сухого вещества. Долитую воду хозяйство потом весь год хранит, перекачивает и вывозит. ВТН качает навоз от 75 % влажности как есть. Документальное подтверждение: СХП «Мазоловогаз» за 2016 год не израсходовало на разбавление 8561 м³ воды — этот объём не пришлось хранить и вывозить: 19,1 тыс. BYN экономии по расчёту хозяйства (дизтопливо, оплата труда, электроэнергия; исх. № 531 от 16.08.2017). Свою цифру посчитайте в калькуляторе экономии.
Перемешивание и перекачка — один агрегат
При хранении жидкий навоз расслаивается: сверху — плавающая корка из соломы и остатков корма, внизу — донный осадок. В навозоприёмнике и приямке ВТН перемешивает и подаёт массу одним агрегатом — мешалка в схеме не нужна вовсе; российские нормы технологического проектирования (РД-АПК 1.10.15.02-17, п. 7.3) прямо требуют оборудовать приёмные резервуары погружными насосами для перемешивания и перекачки, и открытые приямки и лагуны мы закрываем именно такой машиной. На лагуне насос перемешивает зону забора радиусом до 5 м (у ВТН-1ДУ — до 7 м) и не даёт осадку слёживаться у точки отбора.
Под схему любой фермы

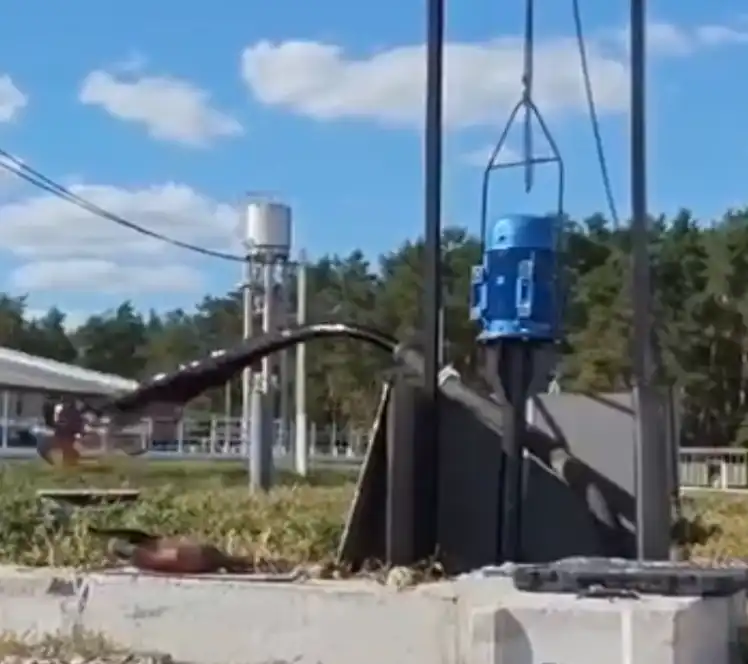

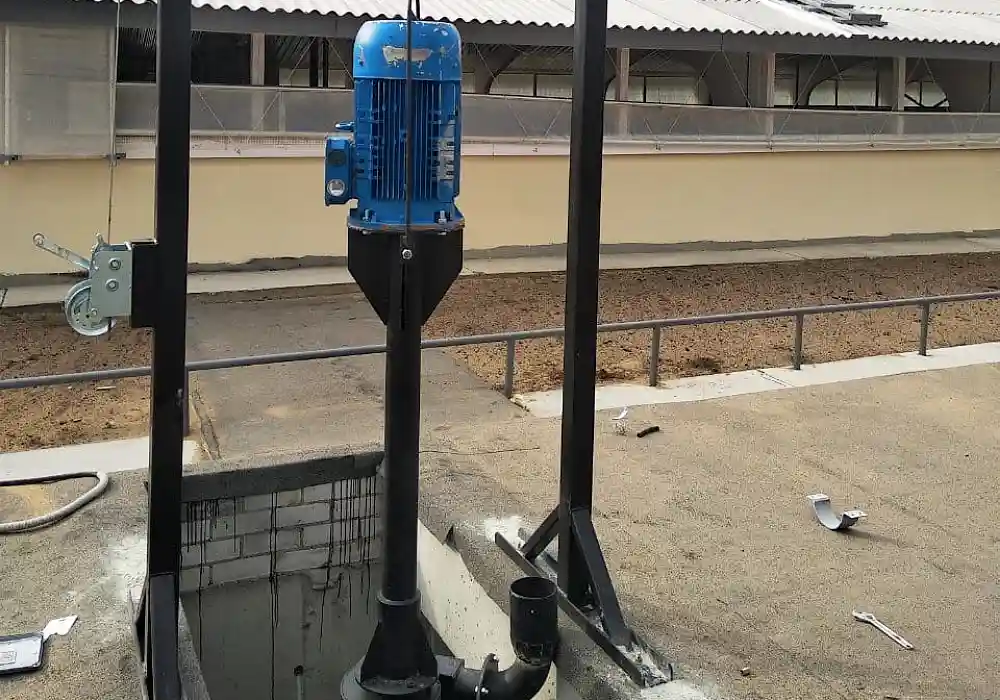

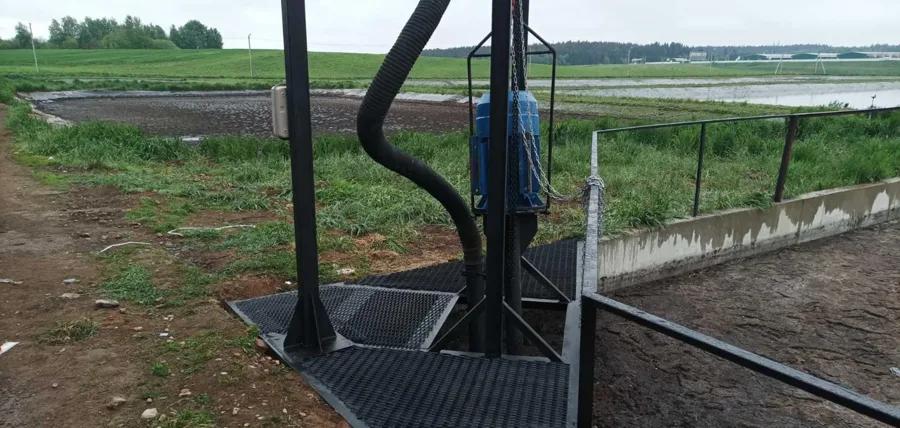

Стационарный приямок — ВТН-1; глубокие ёмкости — удлинённое исполнение ВТН-1Д, для самых глубоких — ВТН-1ДУ (погружение от 0,5 до 10 м); стеснённые люки — компактный ВТН-1М с монтажным окном от 300×300 мм (компактные исполнения); точки без электросети объезжает ВТН-1МТ от ВОМ трактора. Дальше по цепочке — разделение на фракции (УРНС-1М) и модульный жижесборник.
На КНС и очистных насосы выводят из строя не стоки, а то, что в них попадает: волокно, текстиль, санитарные изделия.
Стоки с волокном и текстилем
Типовой отказ на КНС: волокно и салфетки наматываются на вал и торцевое уплотнение, уплотнение рвётся, вода уходит в двигатель — станция стоит до приезда бригады. У насосов ВТН волокно срезается режущим механизмом на входе, ещё до колеса, — так уходит сама причина внеплановых подъёмов и разборки агрегата. Измельчители при этом не докупаются: механизм входит в конструкцию каждой модели серии.
Осадок очистных сооружений
Сырой осадок первичных отстойников, избыточный ил, плавающие вещества — среды, где важна устойчивость к засорам. Нормы Беларуси требуют ставить насосы для осадка под заливом или с подпором (СН 4.01.02-2019, п. 9.2.27) — погружная схема ВТН отвечает этому условию по определению: насос работает под уровнем жидкости, без отдельной обвязки всасывания.
Разделение и уплотнение осадка
Для разделения жидкого осадка на фракции в линейке есть УРНС-1М — фильтрующая центрифуга (центробежное сито). Применимость под ваш осадок и рабочую производительность подбираем по параметрам среды — пришлите данные, посчитаем.
Контуры сетевой воды закрыты специализированными насосами. Наша зона на станции — шламовые и дренажные приямки, где среда не выше +40 °C.
Шламы водоподготовки
Шлам осветлителей водоподготовки — известковый осадок, на зарастание труб которым жалуется любая эксплуатация; выводить его вовремя дешевле, чем чистить тракт. Осветлители работают при 30–40 °C — это верхняя граница нашего диапазона, поэтому температуру в вашей точке отбора уточняем до подбора. ВТН перекачивает шламовые стоки и осадок, а перемешивание в зоне забора у насосов серии штатное — осадку труднее слёживаться у заборного узла.
Честный подбор под точку перекачки
Мы не берём горячие контуры (предел изделия — +40 °C), абразивные пульпы золоудаления и взрывоопасные зоны — и говорим об этом прямо. Назовите среду, температуру и включения в вашей точке перекачки — инженер ответит, подходит ли ВТН, и предложит исполнение: от ВТН-1 (подача до 300 т/ч, паспортная — по жидкому навозу) до компактного ВТН-1М под стеснённые площадки.
Затопленный котлован останавливает всю площадку. Типовая схема открытого водоотлива в нормах обеих стран — зумпф, погружной насос и резервный агрегат (РФ — СП 45.13330.2017; РБ — СП 5.01.02-2023).
Открытый водоотлив котлованов
Вода в котловане не бывает чистой: песок, ил, глина. ВТН принимает такую воду, твёрдые включения до 30 мм (ВТН-1) проходят через насос. Подача ВТН-1 — до 300 т/ч (паспортная цифра — по жидкому навозу); расчётный приток и рабочую точку по вашей воде считаем при подборе. Шкаф управления, автоматика по уровню и резервирование — по проекту объекта.
Карьеры: откачка из зумпфов на открытых работах

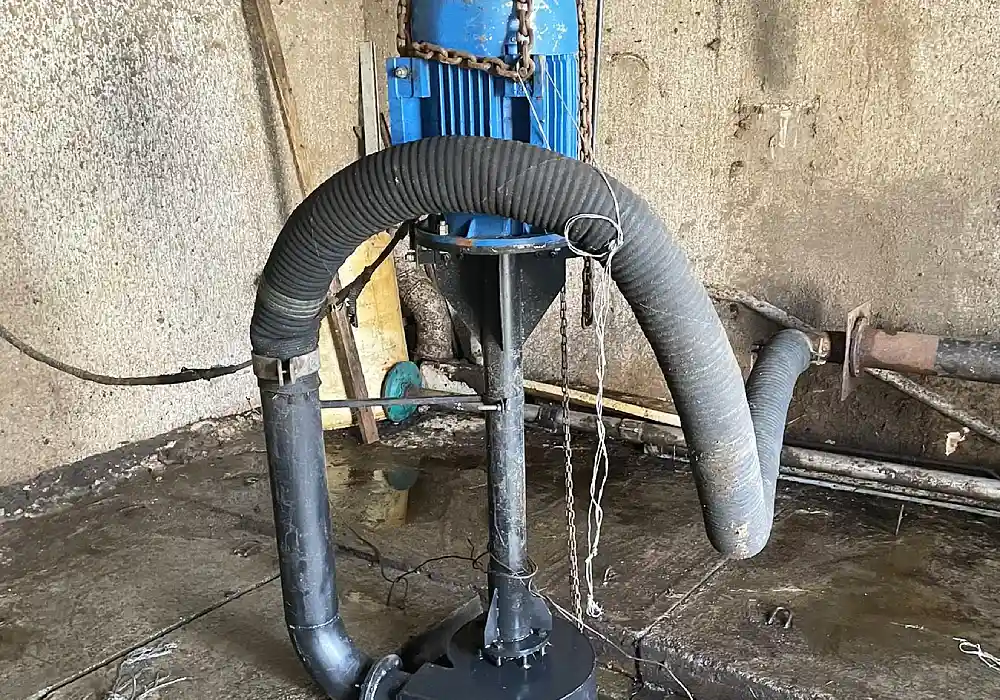

На открытых горных работах ВТН-1ДУ откачивает воду из зумпфов и заглублённых участков в водосборник: погружение от 0,5 до 10 м, напор — до 40 м. Подземные выработки — не наша область: наши насосы выпускаются в общепромышленном исполнении.
Площадка без электросети
Временным объектам сеть 380 В часто недоступна. ВТН-1МТ приводится от ВОМ трактора: доехали, опустили насос стрелой (забор с глубины до 6 м — исполнение с удлинённой стрелой), откачка пошла. Фундамент и электромонтаж не нужны, расчёт — один тракторист.
Мы работаем с отходами и стоками переработки — волокнистыми и жиросодержащими средами, на которых забиваются обычные насосы. Наша точка — после сборников и локальных очистных, где среда не выше +40 °C; в России сброс в канализацию в любом случае нормирован этой же температурой (ПП РФ № 644, прил. 5).
Волокнистые отходы переработки
Картофельная мезга, овощные отходы, отходы убоя и мясопереработки — включая каныгу из приёмника — это волокно, которое наматывается на рабочие органы серийных насосов. Режущий механизм ВТН срезает волокнистые включения на входе — намотка перестаёт быть причиной остановки линии на прочистку.
Жиросодержащие стоки и шламы очистных
Осадок жироловок и флотационный шлам локальных очистных — учтённые отходы: за их размещение предприятие платит. Стоки после жироловки и усреднителя ВТН перекачивает без разбавления; для сокращения объёмов к вывозу в линейке есть установка разделения на фракции УРНС-1М — применимость под вашу среду проверяем по её параметрам.
Паводок и коммунальная авария не ждут монтажа: вода грязная — ил, ветки, мусор. Есть питание — работает стационарный насос; сети нет — привод от ВОМ трактора.
Откачка при подтоплениях
Там, где питание 380 В есть — КНС, приямки, промплощадки, — воду с илом и мусором забирают ВТН-1 и ВТН-1ДУ: волокно срезается режущим механизмом, твёрдые включения проходят (до 30 мм у ВТН-1, до 45 мм у ВТН-1ДУ). Насос опускается прямо в воду, обустраивать место забора не нужно.
Автономно — от трактора

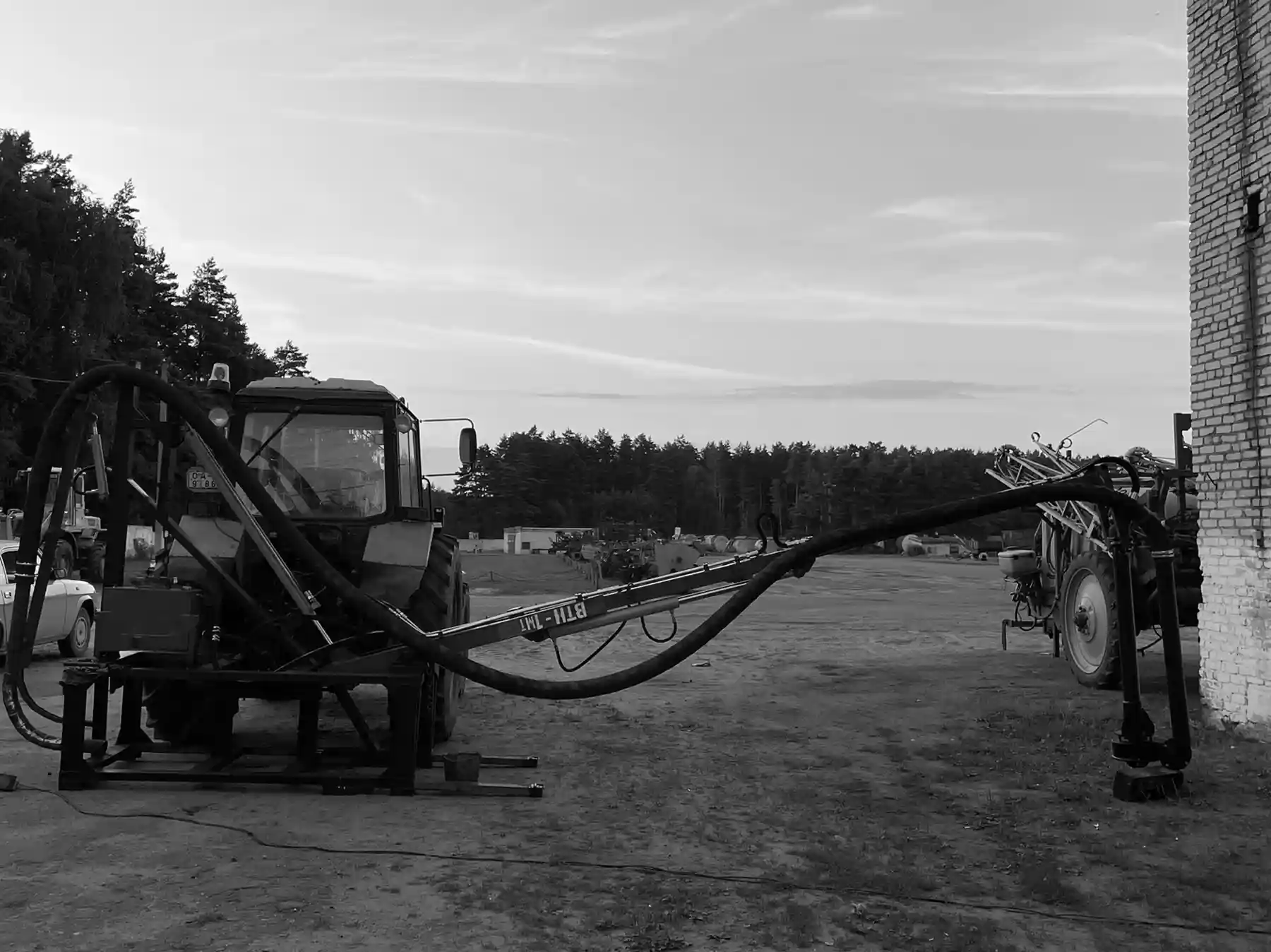

Когда авария обесточила точку, электронасос бесполезен — ВТН-1МТ приводится от ВОМ трактора. Стрела опускает насос с борта; глубина забора — 2,5–5,5 м базовой стрелой и до 6 м удлинённой, исполнение со стрелой до 12 м — под заказ, под трактор соответствующего класса. Расчёт — один тракторист; радиус работы — радиус хода трактора.
В каждой из этих отраслей задача одна: перекачать вязкую или загрязнённую среду с волокнистыми включениями — и не встать на засоре. Серия ВТН сделана под это: режущий механизм на входе, стальная проточная часть, исполнения от компактного ВТН-1М с монтажным окном от 300×300 мм до флагмана ВТН-1ДУ с подачей до 650 т/ч по жидкому навозу. Напор старших исполнений флагмана — до 40 м; рабочую точку всегда считаем под конкретный объект. Расскажите инженеру свою задачу — подберём модель и исполнение.
Посчитайте экономию вашей фермы
Сколько стоит вода, добавляемая для разбавления навоза: вывоз, электроэнергия, сама вода — оценка за год.
Норматив: 55 кг/гол/сут при влажности 88,4 %; стоки доильной площадки 20 л/гол/сут
Частые вопросы
Какую продукцию производит НПО-Органика?

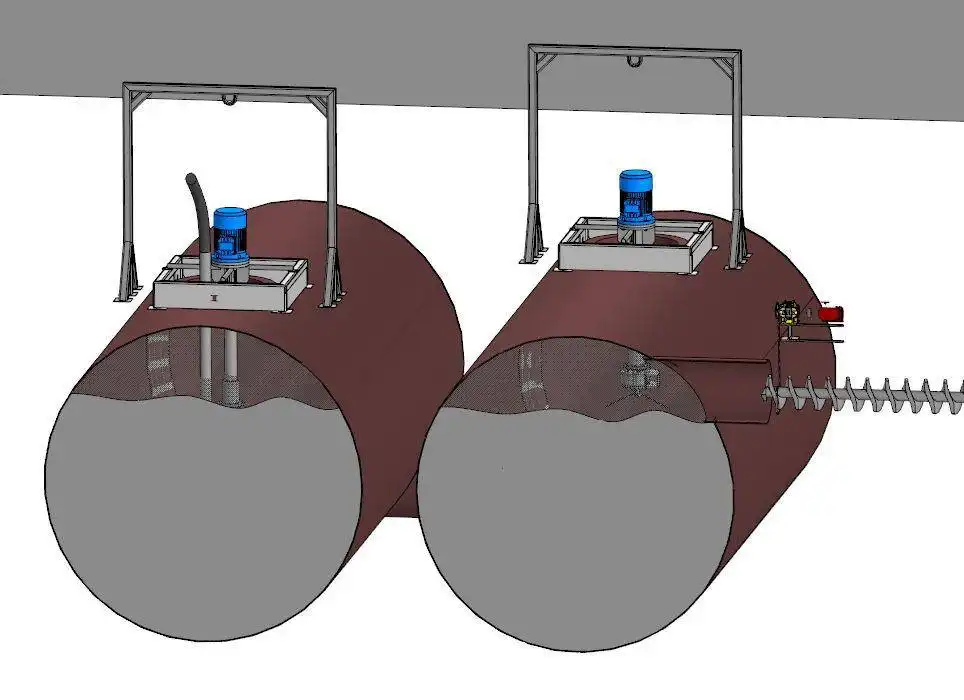

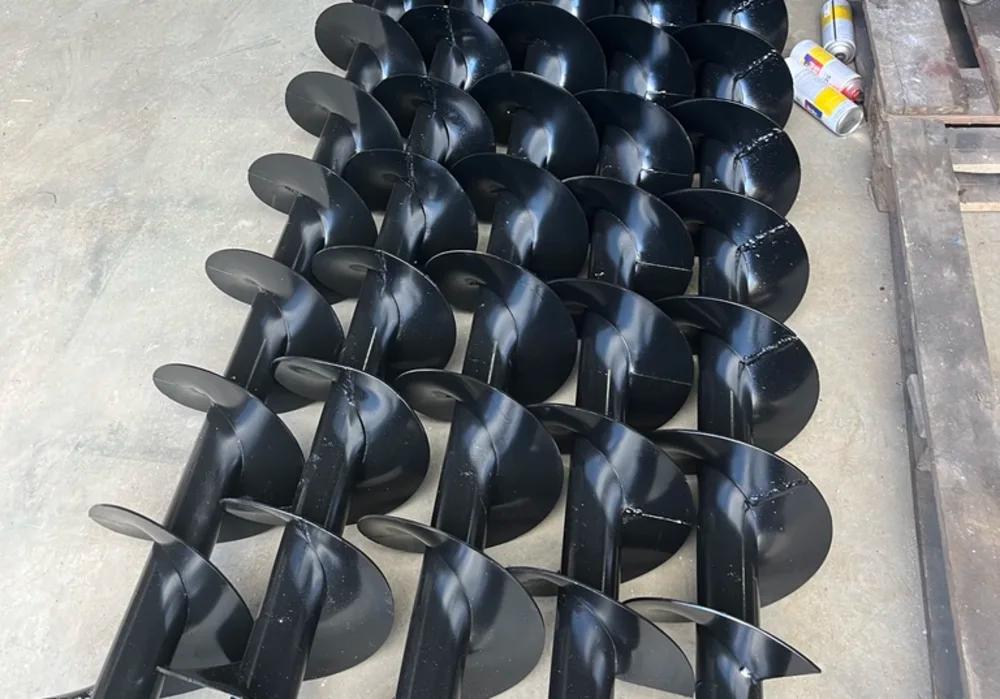

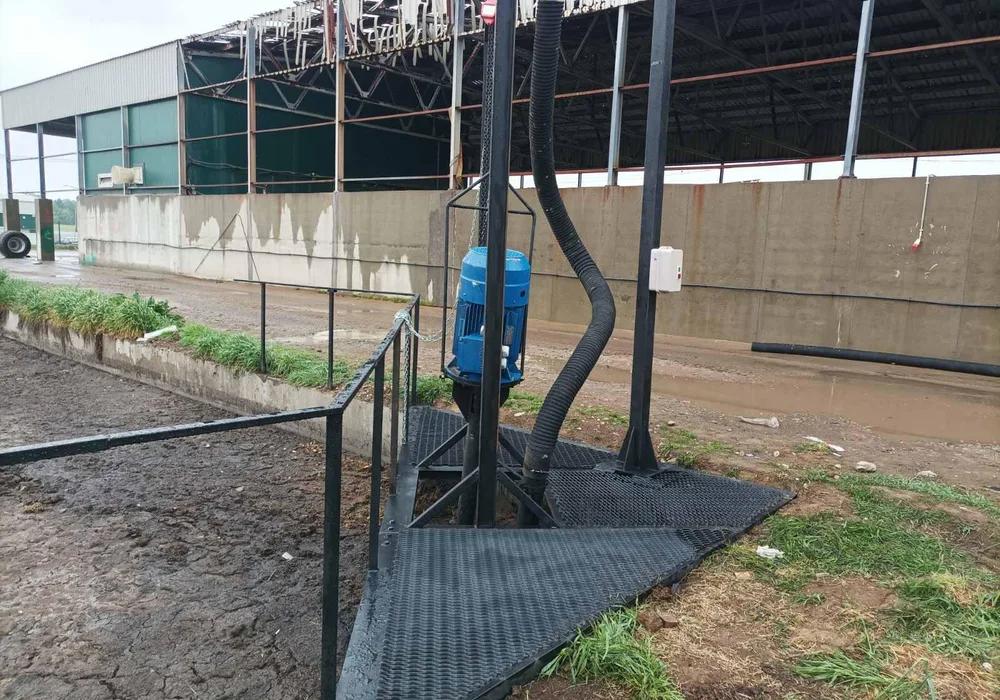

ООО «НПО-Органика» производит погружные центробежные насосы серии ВТН (ВТН-1, ВТН-1М, ВТН-1МТ, ВТН-1Д, ВТН-1ДУ), установки обезвоживания навоза УРНС-1М, модульные жижесборники, шнековые транспортёры ВТШ-300 и насосные станции под ключ — порталы, тали, гусаки. Оборудование изготавливается под условия объекта.
Какая производительность у насосов ВТН?
Зависит от модели: компактный ВТН-1М — 200 т/ч по жидкому навозу, базовый ВТН-1 — до 300 т/ч, ВТН-1МТ — от 300 т/ч, флагман ВТН-1ДУ — до 650 т/ч (по вязкому навозу влажностью 85 % — до 450 т/ч). Максимальный напор серии — до 40 м у старших исполнений ВТН-1ДУ; рабочую точку подбираем под объект.
Могут ли насосы ВТН работать с загрязнённой жидкостью?
Да, серия создана для вязких и загрязнённых сред. Режущий механизм на входе срезает волокна — солому, стебли кукурузы, — поэтому засоры не образуются, а фильтры и отдельный измельчитель не нужны. Твёрдые включения до 30 мм (ВТН-1) проходят через насос.
Почему навоз не нужно разбавлять водой?
Насосы ВТН берут навоз натуральной влажности от 75 % как есть. Серийные насосы из коммунального хозяйства рассчитаны на разбавленные стоки: в массу приходится доливать воду, и объёмы на хранение, перекачку и вывоз растут в разы. С ВТН эта вода в хозяйстве просто не появляется.
Осуществляете ли вы доставку и монтаж?
Да: доставка по Беларуси и России, монтаж и наладку выполняют специалисты производителя. С клиентами из России работаем напрямую. Условия доставки и монтажа согласуются при заказе.
В каких отраслях применяется оборудование?
Главная отрасль — сельское хозяйство и животноводство. Та же задача — вязкая или загрязнённая среда с волокном — есть в ЖКХ и на очистных, в энергетике, строительстве и горнодобыче, пищевой переработке и у аварийных служб. Подробнее — в блоке «Области применения» на этой странице.
Какая экономия при использовании насосов ВТН?
Основная статья — вода: ВТН качает навоз без разведения, поэтому лишние кубометры не хранятся, не перекачиваются и не вывозятся. Документальный кейс: СХП «Мазоловогаз» за 2016 год сэкономило 8561 м³ воды и 19,1 тыс. BYN по официальному расчёту хозяйства (исх. № 531 от 16.08.2017). Свою цифру посчитайте в калькуляторе на этой странице.
Чем насос ВТН-1МТ отличается от ВТН-1?

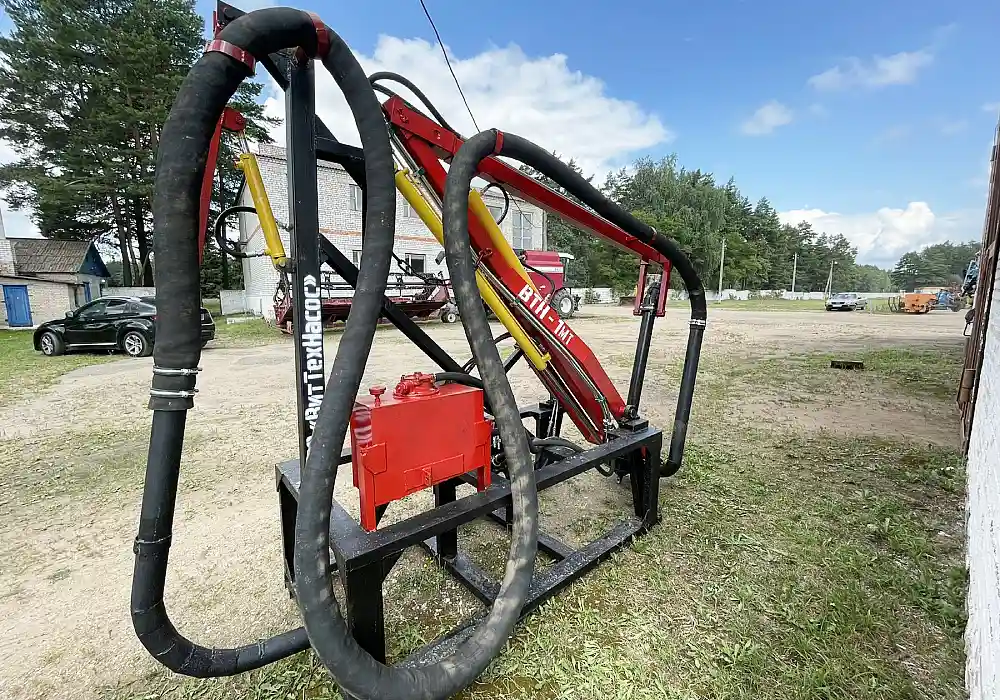

ВТН-1МТ — автономная модель: вместо электродвигателя у неё гидромотор с приводом от ВОМ трактора, навеска — стандартной сцепкой СА-1. Телескопическая стрела до 12 м опускает насос в ёмкость: базовой стрелой забор с глубины 2,5–5,5 м, удлинённой — до 6 м. Электросеть точке откачки не нужна.
Для чего нужна центрифуга УРНС-1М?

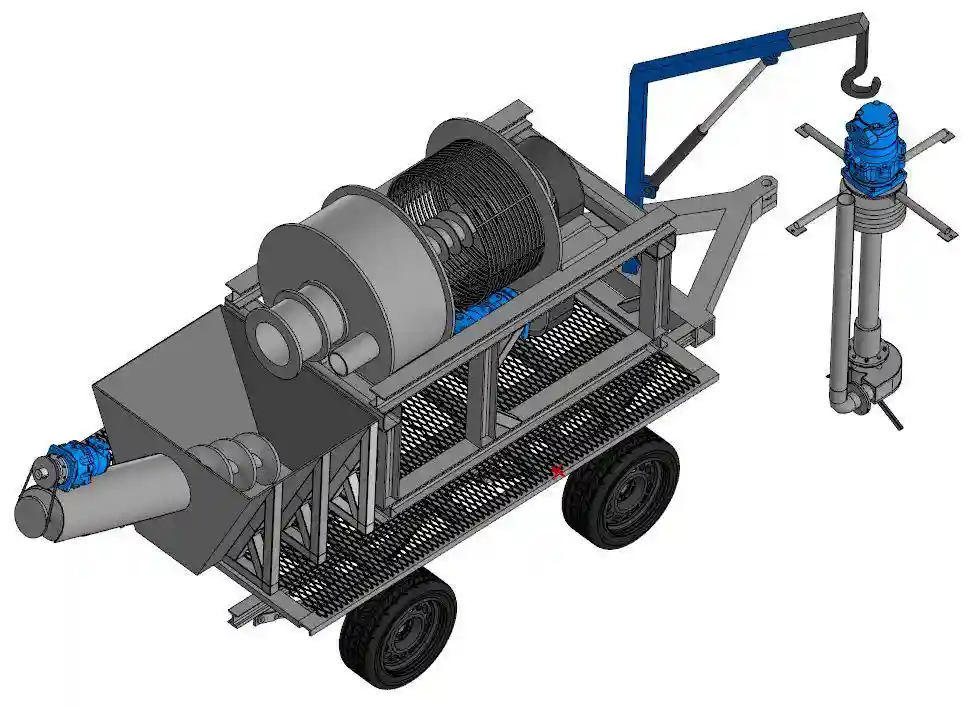

УРНС-1М разделяет навоз на твёрдую и жидкую фракции с производительностью до 150 м³/час. Твёрдая фракция (влажность 30–85 %) идёт на компостирование, органические удобрения и подстилку, жидкая (до 99 %) — на орошение полей или в жижесборник.
Какая гарантия и кто обслуживает оборудование?
Гарантия — 12 месяцев. Сервис производителя в Витебске: монтаж, гарантийное и постгарантийное обслуживание, запчасти со склада — основные модели и комплектующие есть на складе. Связаться: +375 29 709 00 01, organika.vtb@gmail.com; офис — г. Витебск, ул. М. Горького, д. 59, ком. 48а.
